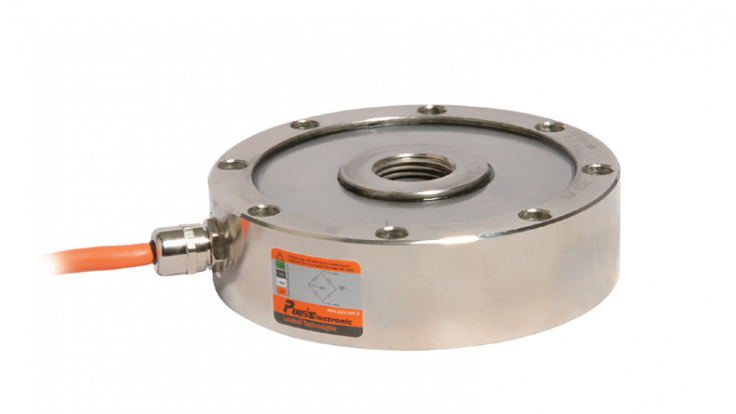

HT1 Serisi Compr.&Tension Yük Hücresi
HT1 SERİSİ
HT1 tipi yük hücreleri, düşük profilli,orta ve yüksek kapasitede çalışan, nikel kaplanmış özel alaşım çelik gövdeli yük hücreleridir.Shear beam prensibi ile çalışır 350 veya 700 ohm seçenekleri mevcuttur.Ölçüm bölgesi özel izolasyon malzemeleri kullanılarak dış ortamdan yalıtılmış paslanmaz çelik kapaklar ile kapatılarak su ,nem,yağ,toz ,kir vb. bozucu etkilerden korunmuştur.Yük hücresi, eksenindeki vida montaj deliği sayesinde hem basma hem de çekme yönünde kullanıma uygundur. Eksen dışı ve aşırı yüklemelere karşı mukavemeti yüksektir.
Genel kullanım alanları
• Malzeme test makineleri
• Vinç uygulamaları
• Muhtelif tartım uygulamaları
Kapasiteler
1,2,5,10,20,30,50,60,100 ton kapasitelerde üretilmektedir.
Teknik Özellikleri
- Model : HT 1 SERİ
- Tip : PANCAKE ( DÜŞÜK PROFİL )
- Doğruluk Sınıfı : C1 /1000d
- Kapasite : 1-2-5-10-20-30-50-100 Ton
- En Düşük Yük : 0 %R.O
- Çıkış Sinyali : 2,0 mV/V
- En Yüksek Bölüntü Sayısı : 1000
- En Küçük Ölçüm Sayısı : Emax/4000
- y Değeri : 4000
- Sıfır Değerine Dönüş Hatası : <0,0500 %R.O
- Sıfır Değeri : +-1 %R.O
- Sıfır Değerine Sıcaklığın Etkisi : < 0,0070 %R.O/5°C
- Yükte Çıkış Değerine Sıcaklığın Etkisi : < 0,0055 %R.O/5°C
- Düzeltilmiş Sıcaklık Aralığı : -10 /+40 °C
- Çalışma Sıcaklık Aralığı : -30 /+70 °C
- En Yüksek Güvenli Yük Miktarı : 150 %R.O
- Kırılma Yükü Miktarı : 300 %R.O
- Besleme Gerilimi : 5V
- Giriş Direnci : 760±60 Ω
- Çıkış Direnci : 700±6 Ω
- İzolasyon Direnci : >1000 MΩ
- Yük Hücresi Malzemesi : nikel kaplanmış özel alaşım çelik
- Koruma Sınıfı : IP67
- Kablo Tipi : 2X2x0,22 mm
- Kablo Boyu : 5m.
