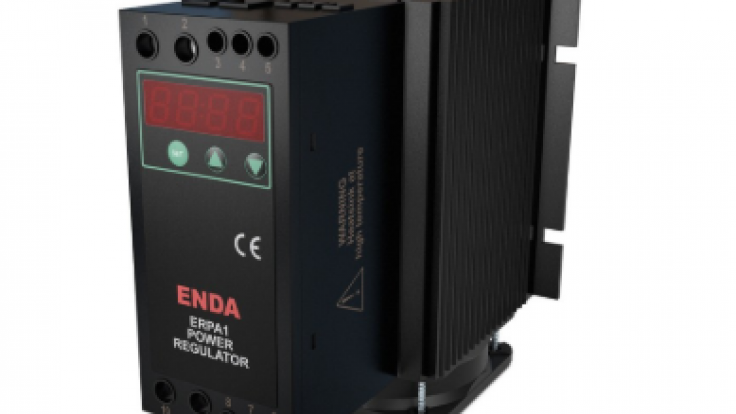

ERPA1
• 40-50-70A AC yük akımı
• 280V AC, 480V AC veya 500V AC yük gerilimi
• 0/4-20mA, 0/1-5V DC, 0/2-10V DC veya 1kohm ila 10kohm potansiyometre girişi
• 4 hane LED gösterge
• Faz açısı veya sıfır geçiş ile kontrol
• Soft Start veya Kick Start ile yol verme
• Aşırı ısınma için alarm çıkışı
• Pik gerilimler için varistörlü koruma
• RS-485 ModBus protokolü ile haberleşme
• EN standartlarına göre CE markalı
Çevresel Özellikler
- Ortam/Depolama Sıcaklığı -25…60 ºC / -30…100 ºC
- Bağıl Nem 40 ºC’ye kadar %50, sıcaklık azaldığında artarak 20 ºC’de %90 nemde çalışır
- Koruma Sınıfı EN 60529 standardına göre IP20
- Yükseklik En çok 1000m
Elektriksel Özellikler
- Besleme 90-250V AC, 50/60Hz
- Giriş Sinyali 0/4-20mA, 0/1-5V DC, 0/2-10V DC veya 1kohm ila 10kohm potansiyometre
- İletim Sinyali >0.2mA (mA giriş için), >0.08V (V giriş için)
- Kesme Sinyali <0.18mA (mA giriş için),<0.075V (V giriş için)
- Tepki Süresi 15ms
- Giriş Empedansı <100ohm (mA giriş için), >10kohm (V giriş için)
- Koruma Giriş sinyalinin ters bağlanmasına karşı koruma vardır
Çıkışlar
- Yük Akımı (Arms) ERPA1-240-F: 40
- Yük Akımı (Arms) ERPA1-440-F: 40
- Yük Akımı (Arms) ERPA1-550-F: 50
- Yük Akımı (Arms) ERPA1-570-F: 70
- Yük Gerilimi (Vrms) ERPA1-240-F: 180-280
- Yük Gerilimi (Vrms) ERPA1-440-F: 180-480
- Yük Gerilimi (Vrms) ERPA1-550-F ve ERPA1-570-F: 180-500
- Frekans (Hz) 50-60
- Güç Faktörü (CosØ) >0.75
- Alarm Çıkışı 250V AC, 3A NO veya NC olarak program ile seçilebilir
Kutu
- Montaj Şekli TH35 tipi raya monte edilebilir
- Ebat ERPA1-x40-F ve ERPA1-550-F: G46xY110xD117 mm
- Ebat ERPA1-570-F: G79xY120xD132 mm
- Ağırlık ERPA1-x40-F ve ERPA1-550-F: 450g (ambalajlı olarak)
- Ağırlık ERPA1-570-F: 550g (ambalajlı olarak)
- Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
