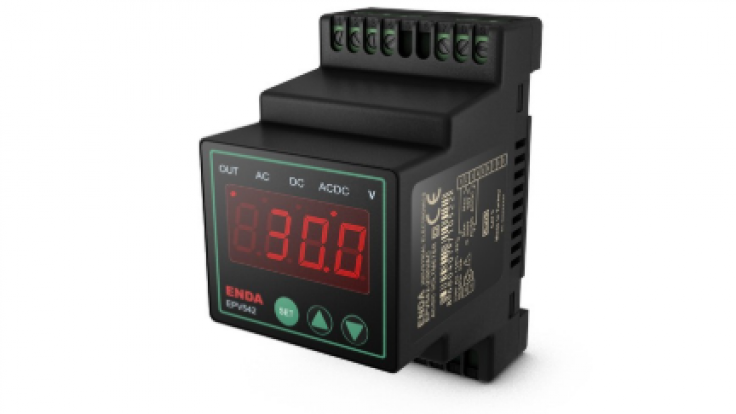

EPV542
• -100…100V arasındaki ölçüm değerlerini tek ondalık hane ile gösterebilme
• Maksimum 50V AC/DC ölçümler için 10 kat daha hassas ölçüm girişi ile -50…50V arasındaki ölçüm değerlerini iki ondalık hane ile gösterebilme
• Ön paneldeki tuşlardan kolayca ayarlanabilir
• Alt ve üst sınırlar için çok fonksiyonlu alarm çıkışı
• İzole RS-485 üzerinden ModBus RTU protokolü ile haberleşme özelligi
• Seçilebilir AC, DC veya True RMS ölçme özelliği
• Tuş kilitleme özelliği
• EN Standartlarına göre CE markalı
Çevresel Özellikler
- Ortam/Depolama Sıcaklığı 0…50 ºC / -25…70 ºC
- Bağıl Nem 31 ºC’ye kadar %80, sonra lineer olarak azalıp 40 ºC’de %50’ye düşen nemde çalışır
- Koruma Sınıfı EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
- Yükseklik En çok 2000m
Elektriksel Özellikler
- Besleme Voltajı 230V AC +%10 -%20 veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS
- Güç Tüketimi 5VA
- Bağlantı Vidalı klemens
- Skala AC ve RMS: C.Inp 500 seçili ise 0…500V , C.InP 50 seçili ise 0…50V
- Skala DC: C.Inp 500 seçili ise -500…500V DC , C.InP 50 seçili ise -50…50V DC
- Duyarlılık 0.01V (C.InP 50 seçili ise)
- Duyarlılık 0.1V (C.InP 500 seçili ve -100V dan büyük 100V dan küçük giriş değerleri için)
- Duyarlılık 1V (C.InP 500 seçili ve -100V dan küçük veya 100V dan büyük giriş değerleri için)
- Doğruluk AC: ±%1 (tam skalanın) (Kare dalga için ±%2)
- Doğruluk DC: ±%1 (tam skalanın)
- Doğruluk RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
- Giriş Aralığı -500…500V (C.InP 500 seçili ise ±1250V DC üzeri gerilimlerde cihazda hasar oluşur)
- Giriş Aralığı -50…50V (C.InP 50 seçili ise ±125V DC üzeri gerilimlerde cihazda hasar oluşur)
- Giriş Empedansı 870kohm
- Frekans Aralığı DC, 10Hz – 200Hz (Kare dalga için 10Hz-70Hz)
Çıkışlar
- Alarm Çıkışı Röle: 250V AC, 8A (rezistif yük için), NO+NC
- Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
Kutu
- Montaj Şekli TH35 tipi raya monte edilir
- Ebat G54xY94xD68 mm
- Ağırlık Yaklaşık 250g (ambalajlı olarak)
- Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
