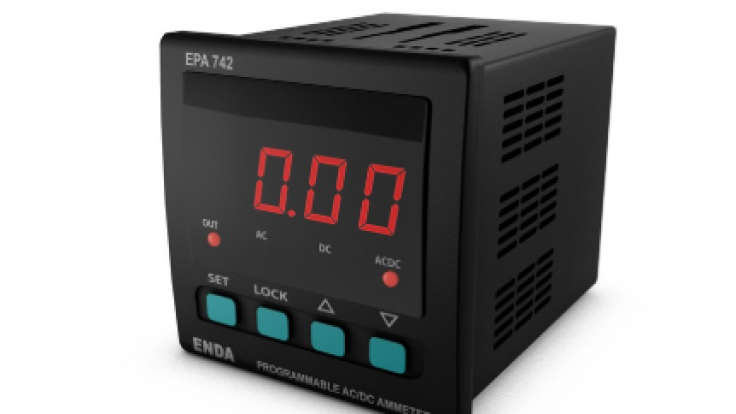

EPA742
• 4 hane dijital göstergeli
• Ön paneldeki tuşlardan kolayca ayarlanabilir
• Akım trafosu veya şönt ile kullanılabilme
• 5…9999A arası programlanabilir skala
• Alt ve üst sınırlar için çok fonksiyonlu alarm çıkışı
• İzole RS-485 üzerinden ModBus RTU protokolü ile haberleşme özelliği
• Seçilebilir AC, DC veya True RMS ölçme özelliği
• Tuş kilitleme özelliği
• EN Standartlarına göre CE markalı
Çevresel Özellikler
- Ortam/Depolama Sıcaklığı 0 …+50 ºC / -25…+70º C
- Bağıl Nem 31 ºC’ye kadar %80, sonra lineer olarak azalıp 40 ºC’de %50’ye düşen nemde çalışır
- Koruma Sınıfı EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
- Yükseklik En çok 2000m
Elektriksel Özellikler
- Besleme Voltajı 230V AC +%10 -%20 veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS
- Güç Tüketimi 5VA
- Bağlantı Soketli klemens
- Skala AC ve RMS: 0…9999A (c.tr.r parametresi ile belirlenir.Ör: c.tr.r=5 için skala 0…5A)
- Skala DC: -999…9999A (c.tr.r parametresi ile belirlenir. Ör: c.tr.r=5 için skala -5…5A)
- Duyarlılık 0.002A x c.tr.r (Örneğin c.tr.r=5 için duyarlılık 0.01A)
- Doğruluk AC: ±%1 (tam skalanın) (Kare dalga için ±%2)
- Doğruluk DC: ±%1 (tam skalanın)
- Doğruluk RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)
- Giriş Aralığı -5…5A (10A üzeri akımlarda cihazda hasar oluşur)
- Giriş Aralığı -60…60mV (50V üzeri gerilimlerde cihazda hasar oluşur)
- Giriş Empedansı 5A için 12mohm
- Giriş Empedansı 60mV için 40kohm
- Frekans Aralığı DC, 10Hz – 200Hz (Kare dalga için 10Hz-70Hz)
Çıkışlar
- Alarm Çıkışı Röle: 250V AC, 8A (rezistif yük için), NO
- Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
Kutu
- Montaj Şekli Sıkıştırılarak panoya yerleştirilir
- Ebat G72xY72xD97 mm
- Ağırlık Yaklaşık 350g (ambalajlı olarak)
- Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
