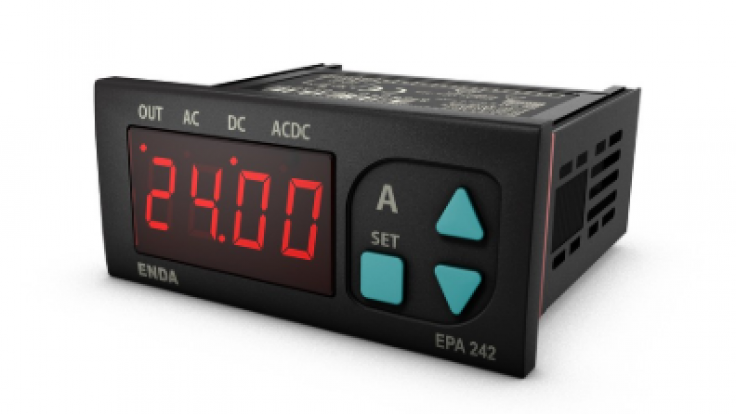

EPA242
• 4 hane dijital göstergeli
• Ön paneldeki tuşlardan kolayca ayarlanabilir
• 5A veya 60 mV, CT20/30 akım trafosu veya 60 mV giriş
• 5…9999A arası programlanabilir skala
• Alt ve üst sınırlar için çok fonksiyonlu alarm çıkışı
• İzole RS-485 üzerinden ModBus RTU protokolü ile haberleşme özelligi
• Seçilebilir AC, DC veya True RMS ölçme özelliği
• Seçilebilir 0/4-20mA, 0-10V veya 1-5V çıkış (sadece tipi ‘A’ olan cihazlarda)
• Tuş kilitleme özelliği
• CT20/30 akım trafosu (ayrıca sipariş edilmelidir)
• EN Standartlarina göre CE markalı
Çevresel Özellikler
- Ortam/Depolama Sıcaklığı 0 …+50 ºC / -25…+70 ºC
- Bağıl Nem 31 ºC’ye kadar %80, sonra lineer olarak azalıp 40 ºC’de %50’ye düşen nemde çalışır
- Koruma Sınıfı EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
- Yükseklik En çok 2000m
Elektriksel Özellikler
- Besleme Voltajı 230V AC +%10 -%20 veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS
- Güç Tüketimi 5VA
- Bağlantı Vidalı klemens
- Skala AC ve RMS:
- Skala Giriş tipi 5A/60mV : 0…9999A (c.tr.r parametresi ile belirlenir)
- Skala Ör: c.tr.r=5 için skala 0…5A
- Skala Giriş tipi CT20/30 / 60mV :
- Skala ityp=Ct20 ise 0…300A veya Ct30 ise 0…120A (turn parametresi ile belirlenir)
- Skala Ör: turn=1 için skala 0..300A / 0..120A
- Skala ityp=Shnt ise 0…9999A (c.tr.r parametresi ile belirlenir)
- Skala Ör: c.tr.r=5 için skala 0…5A
- Skala DC:
- Skala Giriş tipi 5A/60mV : -999…9999A (c.tr.r parametresi ile belirlenir)
- Skala Ör: c.tr.r=5 için skala -5…5A
- Skala Giriş tipi CT20/30 / 60mV :
- Skala Akım trafosu ile DC ölçüm yapılamaz
- Skala ityp=Shnt ise 0…9999A (c.tr.r parametresi ile belirlenir)
- Skala Ör: c.tr.r=5 için skala -5…5A
- Duyarlılık 0.002A x c.tr.r (örneğin c.tr.r=5 için duyarlılık 0.01A)
- Doğruluk AC: ±%1(tam skalanın) (kare dalga için ±%2)
- Doğruluk DC: ±%1 (tam skalanın)
- Doğruluk RMS: ±%1 (tam skalanın) (kare dalga için ±%2)
- Giriş Aralığı Pin 10 ve Pin 11: -5…5A veya giriş tipi CT20/30 olan cihazlarda 0…150mA (10A üzeri akımlarda cihazda hasar oluşur)
- Giriş Aralığı Pin 9 ve Pin 12: -60…60mV (50V üzeri gerilimlerde cihazda hasar oluşur)
- Giriş Empedansı Pin 10 ve Pin 11: 12mohm
- Giriş Empedansı Pin 9 ve Pin 12: 40kohm
- Frekans Aralığı DC, 10Hz – 200Hz (kare dalga için 10Hz-70Hz)
safir_mainheading title=”Çıkışlar” icon=”ayar”]
- Analog Çıkış 0-20mA DC, 4-20mA DC, 0-10V DC veya 1-5V DC cihaz üzerinden seçilebilir (akım çıkışları için yük direnci en çok 500Ω’dur)
- Alarm Çıkışı Röle: 250V AC, 8A (rezistif yük için), NO+NC
- Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
Kutu
- Analog Çıkış 0-20mA DC, 4-20mA DC, 0-10V DC veya 1-5V DC cihaz üzerinden seçilebilir (akım çıkışları için yük direnci en çok 500Ω’dur)
- Alarm Çıkışı Röle: 250V AC, 8A (rezistif yük için), NO+NC
- Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
