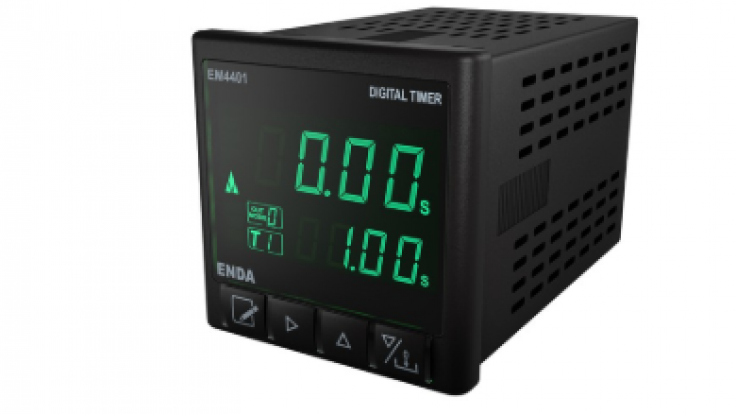

EM4401
• 2×4 hane LCD göstergeli
• Parametreleri ön paneldeki tuşlardan kolayca ayarlayabilme
• 9 kademe (0-99.99saniye ile 0-9999saat arası) zaman aralığı
• Sensör giriş tipini (PNP, NPN) seçebilme
• Seçilebilir ileri/geri zaman sayma yönü
• Ayalanabilir giriş sinyali darbe ve boşluk süresi
• Hafızalı veya hafızasız çalışabilme
• 12 farklı çıkış modu
• İki adet NO kontak çıkışı ve iki adet NPN 50mA akım sınırlamalı SSR çıkışı
• Seçilebilir display parlaklığı
• Seçilebilir parametre güvenliği
• Soketli klemens ile montaj ve servis kolaylığı
• RS-485 Modbus haberleşme girişi
• EN standartlarına göre CE markalı
Çevresel Özellikler
- Ortam/Depolama Sıcaklığı 0…50 ºC / -25…70 ºC
- Bağıl Nem 31 ºC’ye kadar %80, sonra lineer olarak azalıp 40 ºC’de %50’ye düşen nemde çalışır
- Koruma Sınıfı EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
- Yükseklik En çok 2000m
Elektriksel Özellikler
- Besleme Voltajı 230V AC +%10 -%20, 50/60Hz veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS
- Güç Tüketimi 5VA
- Bağlantı Soketli klemens
- Doğruluk ±% 0.01 ± 1ms
Girişler
- Start, Gate ve Reset Girişi Bu girişler PNP veya NPN olarak menüden ayarlanabilir
- Start, Gate ve Reset Girişi Minimum darbe ve boşluk süreleri 1ms ile 100ms arasında ayarlanabilir
- Start, Gate ve Reset Girişi PNP girişlerde aktif seviye, 4V ila 30V’luk puls
- Start, Gate ve Reset Girişi NPN girişlerde aktif seviye, 0V ile 2V’luk puls
Çıkışlar
- Kontrol çıkışı OUT1, OUT2 OUT1: 250V AC, 2A (rezistif yük için), NO, NC – OUT2: 250V AC, 2A (rezistif yük için), NO
- SSR1, SSR2 çıkışı Open kollektör çıkışı (S.S. OUT): En fazla 30V DC, 50mA
- Sensör Besleme Çıkışı 12V DC, en fazla 50mA (regülesiz)
- Röle Ömrü Yüksüz 5.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama
Kutu
- Montaj Şekli Sıkıştırılarak panoya yerleştirilir
- Ebat G48xY48xD87 mm
- Ağırlık Yaklaşık 230g (ambalajlı olarak)
- Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
