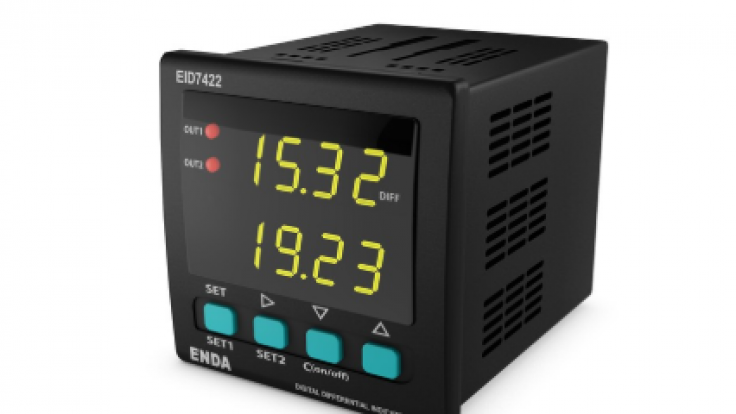

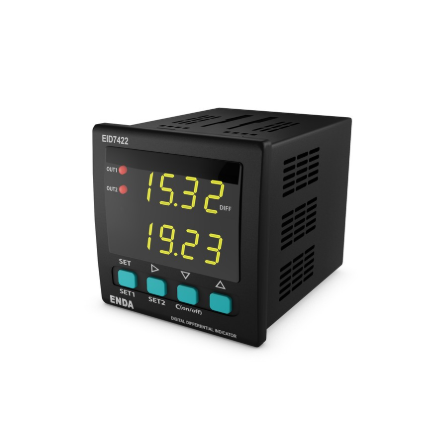

EID7422
• Gösterge skalası -999 ile 9999 arasında ayarlanabilir
• Desimal nokta kapalı yada 1. ile 3. basamak arasında ayarlanabilir
• Ayarlanabilir 2 adet set değeri
• Seçilebilir 2 adet çıkış kontrolü
• Fark değerinin altında veya üstünde çıkış verebilme
• Analog çıkışlı sensörler için ölçüm aralıkları ayarlanabilir
• Sensör için dahili izole besleme çıkışı
• Analog çıkışlı sensörler için 0~20mA / 0~10V analog giriş
• EN standartlarına göre CE markalı
Çevresel Özellikler
- Ortam/Depolama Sıcaklığı 0 …+50 ºC / -25…+70 ºC
- Bağıl Nem 31 ºC’ye kadar %80, sonra lineer olarak azalıp 40 ºC’de %50’ye düşen nemde çalışır
- Koruma Sınıfı EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
- Yükseklik En çok 2000m
Elektriksel Özellikler
- Besleme Voltajı 230V AC +%10 -%20 veya 9-30V DC / 7-24V AC ±%10 SMPS
- Güç Tüketimi 5.4VA
- Bağlantı Soketli klemens
- Giriş 1 Aralığı Analog çıkışlı sensörler için 0~20 mA / 0~10 V seçilebilir
- Giriş 2 Aralığı Analog çıkışlı sensörler için 0~20 mA / 0~10 V seçilebilir
- Gösterge Skalası -999…9999 arasında ayarlanabilir
- Doğruluk ±0.5 (tam skalanın)
- Ölçüm Aralığı 0-1V DC: En çok 1.1V
- Ölçüm Aralığı 0-10V DC: En çok 12V
- Ölçüm Aralığı 0-20mA DC: En çok 25mA
- Ölçüm Aralığı 4-20mA DC: En çok 25mA
- Giriş Empedansı 0-1V DC: 100kohm
- Giriş Empedansı 0-10V DC: 100kohm
- Giriş Empedansı 0-20mA DC: 10ohm
- Giriş Empedansı 4-20mA DC: 10ohm
Çıkışlar
- 15V DC Çıkışı Sensör beslemesi için kullanılan 50mA 15V DC çıkış
- Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 10A rezistif yükte 100.000 anahtarlama
Kutu
- Montaj Şekli Sıkıştırılarak panoya yerleştririlr
- Ebat G72xY72xD97 mm
- Ağırlık Yaklaşık 350g (ambalajlı olarak)
- Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
