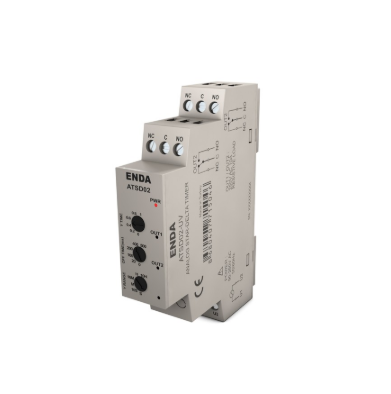

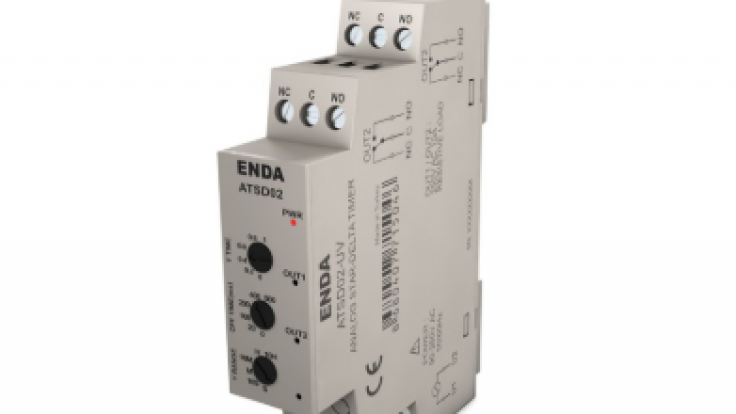

ATSD02
• Yıldız ve üçgen bağlantı için ayrı kontak çıkışları
• Yıldız bağlantı devrede kalma süresi ayarlanabilir
• Yıldız-üçgen geçiş süresi ayarlanabilir
• Yıldız bağlantı için 6 farklı zamanlama birimi (S, 10S, M, 10M, H, 10H)
• Ray montajlı
• Klemens bağlantı
• EN standartlarına göre CE markalı
Çevresel Özellikler
- Ortam/Depolama Sıcaklığı 0…50 ºC / -25…70 ºC
- Bağıl Nem 31 ºC’ye kadar %80, sonra lineer olarak azalıp 40 ºC’de %50’ye düşen nemde çalışır
- Koruma Sınıfı IP20, EN 60529 standardına göre
- Yükseklik En çok 2000m
Elektriksel Özellikler
- Besleme Voltajı 90-250V AC +%10, 50/60Hz veya 24V AC ±%10, 50/60Hz veya 24V DC ±%10
- Güç Tüketimi 10VA
- Bağlantı Vidalı klemens
- Skala Y bağlantı için 0-1, Off geçiş süresi için 0, 20, 100, 200, 400, 500 msn’dir
- Resetleme Süresi Max 0.04s
- Doğruluk Besleme voltajına bağlı oluşabilecek hata max. %0.2
- Doğruluk Set değerinin ayarlanmasında oluşabilecek hata max. %4.5
- Doğruluk Sıcaklık etkisine bağlı oluşabilecek hata max. %1
Çıkışlar
- Kontrol çıkışı OUT1, OUT2 2 Röle: 250V AC, 10A (rezistif yük için), NO+NC
- Röle Ömrü Yüksüz 10.000.000 anahtarlama; 250V AC, 10A rezistif yükte 50.000 anahtarlama
- Kontrol Çıkışı Durumu OUT1 LED’i OUT1 rölesi çekili iken yanar
- Kontrol Çıkışı Durumu OUT2 LED’i OUT2 rölesi çekili iken yanar
- Kontrol Çıkışı Durumu Off süresince OUT1 ve OUT2 LED’i flash yapar
Kontrol
- Zamanlama Fonksiyonu Y TIME: OUT1 rölesinin çekili kalma süresi, OFF TIME: OUT1 – OUT2 rölesinin bırakılı kalma süresi cihaz üzerinden ayarlanabilir
- Zamanlama Birimi Y TIME için saniye, 10saniye, dakika, 10dakika, saat, 10saat cihaz üzerinden seçilebilir
Kutu
- Montaj Şekli TH35 tipi raya monte edilir
- Ebat G18xY90xD66 mm
- Ağırlık Yaklaşık 90g (ambalajlı olarak)
- Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
