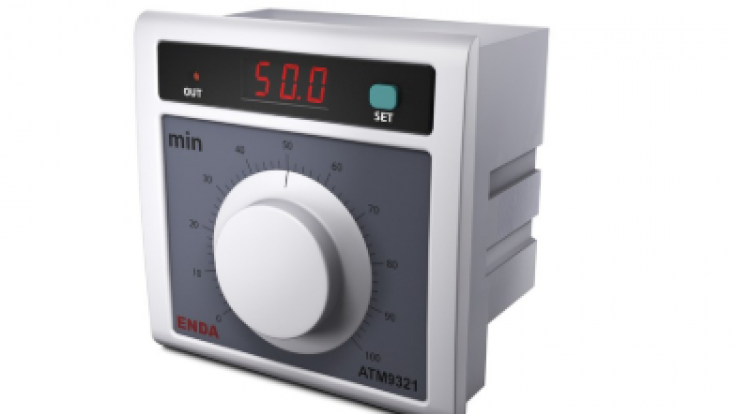

ATM9321
• Zamanlayıcı değeri için sayısal gösterge
• 0…9.99 veya 0…99.9 veya 0…999 dakika seçilebilir skala
• Seçilebilir Mod A (çekmede gecikmeli) ve Mod B (bırakmada gecikmeli) çıkış fonksiyonları
• Start girişi ile tetikleme
• Reset girişi ile reset
• Kolay ayarlanabilme
• EN standartlarına göre CE markalı.
Çevresel Özellikler
- Ortam/Depolama Sıcaklığı 0…50 ºC / -25…70 ºC
- Bağıl Nem 31 ºC’ye kadar %80, sonra lineer olarak azalıp 40 ºC’de %50’ye düşen nemde çalışır
- Koruma Sınıfı EN 60529 standardına göre Ön panel: IP60, Arka panel: IP20
- Yükseklik En çok 2000m
Elektriksel Özellikler
- Besleme Voltajı 230V AC +%10 -%20, 50/60Hz veya 24V AC %±10, 50/60Hz veya isteğe bağlı 9-30V DC / 7-24V AC %10 SMPS modül
- Güç Tüketimi 6VA
- Bağlantı Soketli klemens
- Skala 0…9.99 veya 0…99.9 veya 0…999 dakika (seçilebilir)
- Duyarlılık ±1 hane
- Doğruluk Analog skala için ±%4, zaman göstergesi için ±%0.5 (tam skalanın)
Girişler
- Start Kontak girişi (en az 5ms süreyle)
- Reset Kontak girişi
Çıkışlar
- Kontrol Çıkışı Röle: 250V AC, 2A (rezistif yük için), NO+NC veya 12V DC 20mA lojik çıkış
- Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama
Kontrol
- Çıkış Fonksiyonu “Mod A: Kontrol çıkışı ayarlanan zaman kadar gecikme ile enerjilenir”
- Çıkış Fonksiyonu “Mod B: Kontrol çıkışı ayarlanan zaman kadar enerjili kalır”
- A/D Dönüştürücü 10 bit
Kutu
- Montaj Şekli Sıkıştırılarak panoya yerleştirilir
- Ebat G96xY96xD50 mm
- Ağırlık Yaklaşık 250g (ambalajlı olarak)
- Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
