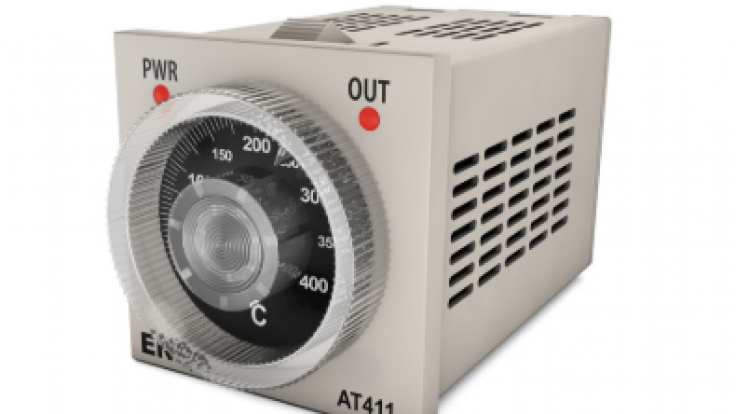

AT411
• On-Off veya zaman oransal kontrol
• Fe-Const/NiCr-Ni termokupl veya Pt-100 giriş
• Ayarlanabilir oransal band
• 8 pinli sekizgen soket veya soketli klemens bağlantısı
• Sensör veya sensör hattı kopar ise röle çekmez
• EN standartlarına göre CE markalı
Çevresel Özellikler
- Ortam/Depolama Sıcaklığı 0…50 ºC / -25…70 ºC
- Bağıl Nem 31 ºC’ye kadar %80, sonra lineer olarak azalıp 40 ºC’de %50’ye düşen nemde çalışır
- Koruma Sınıfı EN 60529 standardına göre Ön panel: IP60, Arka panel: IP20
- Yükseklik En çok 2000m
Elektriksel Özellikler
- Besleme Voltajı 230V AC +%10 -%20 veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS
- Güç Tüketimi 6VA
- Bağlantı 8 pinli sekizgen soket veya soketli klemens
- Skala Fe-Const (J) termokupl, NiCr-Ni (K) termokupl ve Pt-100 rezistans termometre için 0…400 °C
- Fe-Const (J) termokupl için 0…300 °C / Fe-Const (J) termokupl için 0…200 °C
- Duyarlılık 1ºC
- Doğruluk ±%4 (tam skalanın)
Çıkışlar
- Kontrol Çıkışı Röle: 250V AC, 3A (rezistif yük için), NO+NC veya 10V DC 10mA lojik çıkış
- Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 3A rezistif yükte 300.000 anahtarlama
- Kontrol Çıkış Durumu Kontrol çıkışı enerjili iken OUT LED’i yanar
Kontrol
- Kontrol Biçimi Tek set-değer kontrolü
- Kontrol Yöntemi On-Off (Xp=0) veya zaman oransal
- Oransal Band %5 (cihaz üzerinden ayarlanır)
- Histerisiz 3 ºC (On-Off kontrol için)
Kutu
- Montaj Şekli Sıkıştırılarak panoya yerleştirilir
- Ebat G48xY48xD82 mm
- Ağırlık Yaklaşık 170g (ambalajlı olarak)
- Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
